>> 土砂吸引機
マルチスイーパMS55
| ・ |
水を循環使用し、土砂を掘削しながら吸引する。 |
| ・ |
φ 25mm以下の固形物を吸引。 |
| ・ |
φ 25〜5mm(変更可能)の固形物はレシーバタンクで回収し、それ以下の物は泥水と共に排出する。 |
| ・ |
排水溝、排水弁、グリスピットの清掃。 |
| ・ |
工場内、住宅地側溝の清掃。 |
| ・ |
コンクリート施工後のレイタンス層の回収。 |
| ポ ン プ 出 力 |
5.5kw |
| 電 源 |
三相 200V (50/60Hz 別) |
| 最 大 真 空 度 |
94kPa (25℃) |
| 最 大 吸 引 量 |
400 L/min |
| 実用 吸込 揚程 |
7 m |
| 実用 吐出 揚程 |
4 m |
| 最大 掘削 水量 |
150 L/min |
| 乾燥重量(吸引装置) |
180 kg |
| 乾燥重量(レシーバタンク) |
48 kg |
製品改良のため，仕様等を予告なく変更することがあります。

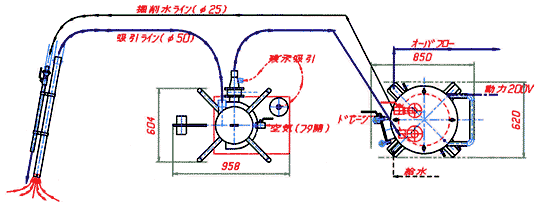

| 平面図 |
 |
|

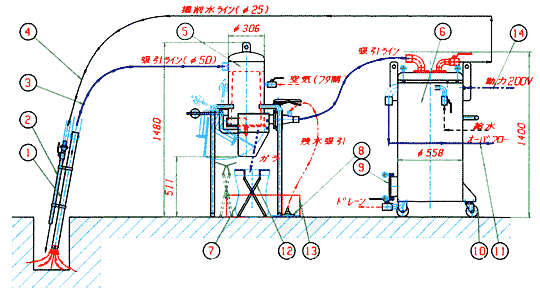

| 外観図 |
 |
| No |
名 称 |
数量 |
摘 要 |
No |
名 称 |
数量 |
摘 要 |
| 1 |
吸引パイプ |
1 |
φ 50 |
8 |
残水マウス |
1 |
φ 130 |
| 2 |
掘削パイプ |
1 |
20A |
9 |
点検口 |
1 |
150A |
| 3 |
吸引ホース |
1 |
φ 50X10m |
10 |
キャスタ |
4 |
φ 100 |
| 4 |
掘削ホース |
1 |
φ 25X15m |
11 |
オーバーフローホース |
1 |
φ 63X6m |
| 5 |
レシーバタンク |
1 |
20L(SS41) |
12 |
袋スタンド |
1 |
|
| 6 |
吸引装置 |
1 |
5.5kw、200L(SS41) |
13 |
受箱 |
1 |
620X470X185H(36L) |
| 7 |
袋 |
|
20L |
14 |
電源ケーブル |
4 |
6m |
| 1. |

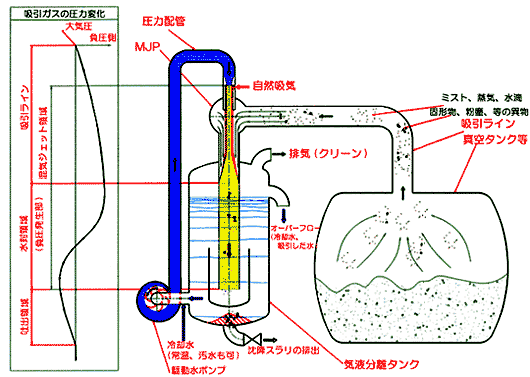

混気ジェットによる流体真空装置。
機械的に仕切られた部屋での膨張、圧縮がない。空気の爆発音がせず静粛である。
|
| 2. |
蒸気や粉塵はもちろん、汚水や固形物も吸える。
かつ水で粉塵を封印するので排気がクリーン。
|
| 3. |
長時間の締切運転が可能。
大気解放の水タンク内で水をポンプで循環しているだけである。
|
| 4. |
本体は故障知らず。
通常の水ポンプと同じ感覚で使える真空ポンプである。
|
| 5. |
大気中噴射ジェットなので吸引圧力が大気圧に近いと飛躍的に吸込風量が増える。
又、大気圧に近いほどガスの分子数も多いので、分子抜取速度が速い。
|
| 6. |
オールSUS304製で腐食しない。
特殊ガスに対しても構造的に簡単なので対応しやすい。
|
| 7. |
循環水の蒸気圧以上の真空度は得られないので、充分な水を作業側より吸引しない場合は、冷却水が必要。 |
